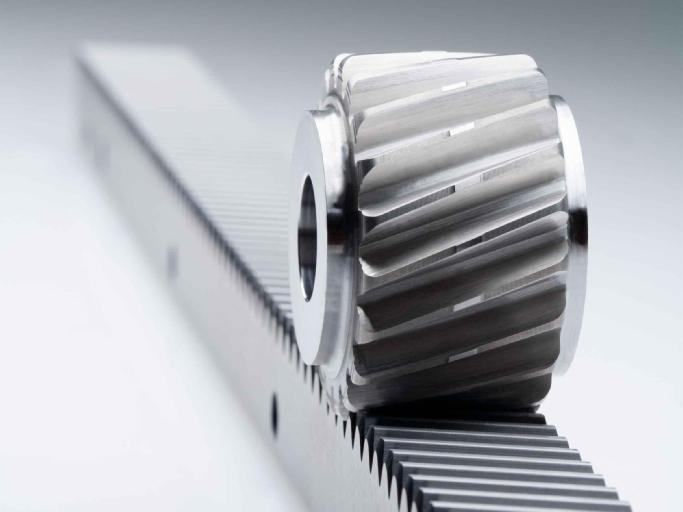

齿轮齿条间隙消除几种方法
       斜齿条驱动“移动台”上下运动,当需要停止时,只要断开离合器(工作),则移动台却停止运动而电机保持运转。
       斜齿条机构无法自锁,为防止离合器断开后,移动台在负载(重力)作用下下落造成事故,所以加了制动器。
       启动开关LS1与停止开关LS2组成启停自锁回路,控制继电器线圈一段输出接离合器;继电器常闭触点接制动器,常闭触点与启停自锁回路并联。
斜齿条间隙消除几种方法:
       进给力不大时,可以采用类似于圆柱齿轮传动中的双薄片齿轮结构,通过错齿的方法来消除间隙;
       当进给力较大时,通常采用双厚齿轮的传动结构。进给运动由轴2输入,通过两对斜齿轮将运动传给轴1和轴3,然后由两个直齿轮4和5去传动齿条,带动工作台移动。轴2上面两个斜齿轮的螺旋线的方向相反。如果通过弹簧在轴2上用一个轴向力F,使斜齿轮产生微量的轴向移动,这时轴1和轴3便以相反的方向转过微小的角度,使齿轮4和5分别与齿条的两齿面贴紧,消除了间隙。
